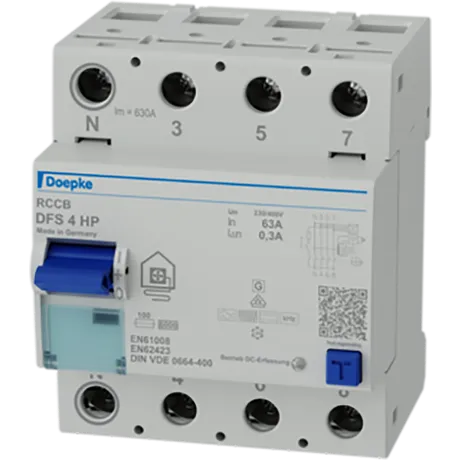

FI-Schutzschalter DFS4 040-4/0,30-HP 09136805
Bestellnummer 18002510
Allstromsensitive Fehlerstromschutzschalter 4-polig HP
Funktion
Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmaßnahme "Schutz durch automatische
Abschaltung der Stromversorgung" gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen
Errichtungsvorschriften. Geräte der Baureihe DFS 4 sind kompakte vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze.
In der Standardausführung belegen sie nur vier Teilungseinheiten. Die allstromsensitiven Schalter erfassen glatte Gleichfehlerströme
sowie alle weiteren Fehlerströme gemäß DIN VDE 0664-400. Die Variante HP (Heat Pump) wurde speziell für die Absicherung von
Wärmepumpen entwickelt. Der Schutzpegel des allstromsensitiven Fehlerstromschutzschalters entspricht allen Anforderungen der
Wärmepumpen-Hersteller. Darüber hinaus sorgt die HP-optimierte Kurzzeitverzögerung für eine erhöhte Anlagenverfügbarkeit.
Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer
Bemessungsfrequenz von 50 Hz ausgelegt.
Eigenschaften
allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz bis 20 kHz, Brandschutz gemäß VDE
0100-420, volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern, hohe
Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige,
Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", Neutralleiterposition beliebig
Montageart
Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeisung vorzugsweise von oben
Einsatzgebiete
RCCB der Variante HP sind geeignet für private, gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in
denen Wärmepumpen zum Einsatz kommen.
Hinweise
geeignet für den Einsatz in 50-Hz-Wechselstromnetzen, nicht geeignet für die Nutzung auf der Ausgangsseite von gesteuerten
elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern
Zubehör
automatisch wiedereinschaltende Einrichtungen DFA, Klemmenabdeckungen KA, Hinweisaufkleber HAS, Hilfsschalter DHi,
Wiedereinschaltsperren DFS WES, Software DBS
Varianten
| Name | Bestellnummer | Min. | Verfügbarkeit | Netto | |
|---|---|---|---|---|---|
| FI-Schutzschalter DFS4 040-4/0,03-HP 09134805 | 18002500 | 1 | Daten werden geladen. Bitte warten... | Um Preise zu sehen, bitte einloggen | |
| FI-Schutzschalter DFS4 063-4/0,03-HP 09144805 | 18080500 | 1 | Daten werden geladen. Bitte warten... | Um Preise zu sehen, bitte einloggen | |
| FI-Schutzschalter DFS4 040-4/0,30-HP 09136805 | 18002510 | 1 | Daten werden geladen. Bitte warten... | Um Preise zu sehen, bitte einloggen | |
| FI-Schutzschalter DFS4 063-4/0,30-HP 09146805 | 18080510 | 1 | Daten werden geladen. Bitte warten... | Um Preise zu sehen, bitte einloggen |
