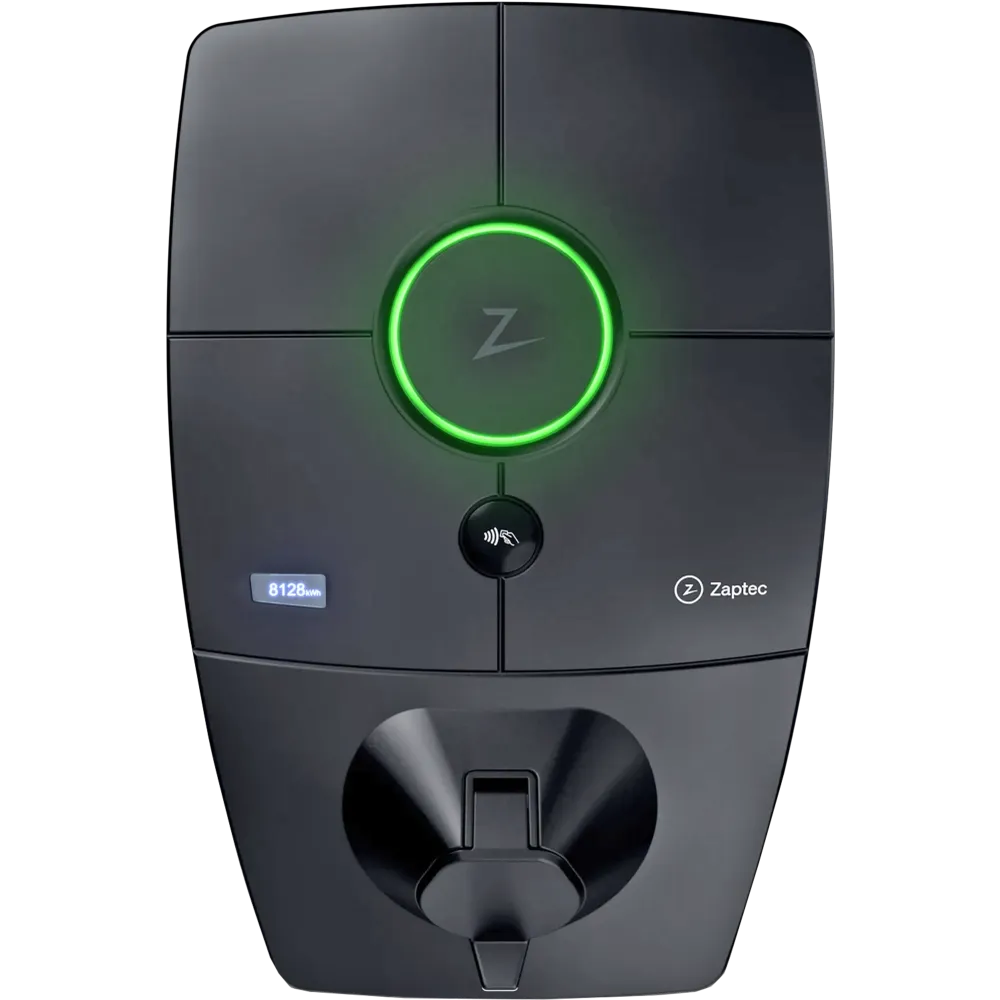

Zaptec Pro Ladestation mit Last-/Phasenausgleich

Zaptec Pro Ladestation mit Last-/Phasenausgleich

Die Zaptec Pro Eichrechtskonform ist eine fortschrittliche Ladestation, die speziell für Mehrfamilienhäuser, Unternehmen und öffentliche Parkplätze entwickelt wurde. Sie bietet eine Ladeleistung von bis zu 22 kW und unterstützt dynamischen Last- sowie Phasenausgleich, um die verfügbare Energie optimal zu nutzen. Mit MID-Zertifizierung und eichrechtskonformer Datenerfassung gewährleistet sie eine präzise Verbrauchsmessung und DSGVO-konforme Transparenz. Die Station ist robust gebaut und für anspruchsvolle Wetterbedingungen geeignet. Zukünftige Funktionen wie Plug & Charge werden unterstützt, während eine 4G LTE-M-Verbindung und das Zaptec Portal eine zuverlässige Fernüberwachung und Verwaltung ermöglichen, integrierter Leitungsschutzschalter 3C40A, Typ-2 Ladebuchse mit integrierter selbstschließender Abdeckung (permanente Verriegelung möglich), eingebauter Typ B RCD, Garantie 5 Jahre

Abmessungen

H: 392 mm, B: 258 mm T: 112 mm

Gewicht

ca. 5 kg (inklusive Rückplatte)

Installation / Stromkreis

Absicherung des/r Stromkreises/e mit maximal 63A

Rückplatte Anschlussbox

Kabelquerschnitt 2,5-10 mm²

Kabeldurchmesser 10-18,5 mm

Installationsnetz, Spannungen

TN, IT und TT

230VAC ±10%

400VAC ±10%

Max. Strom- und Ladeleistung

22kW bei 32A / 3-Phase (nur für TN-Netze)*

12,7kW bei 32A / 3-Phase (IT-Netzwerke)*

7,4 kW bei 32A / 1-Phase (IT/TN-Netzwerk)*

3W im Standby

*32A ist verfügbar, kann aber durch den Batteriezustand des Fahrzeugs und Temperaturerhöhungen an der Ladestation eingeschränkt sein.

Leitungsschutzschalter

3 x 40 A Typ C, LS-Schalter, Lovato P1 MB 3P C40, 10KA

Temperaturbereich

–30°C bis +40°C

Ladebuchse

IEC 62196-2 Typ 2 mit integrierter selbstschließender Abdeckung. Die elektronische Sperre kann vom Benutzer dauerhaft gesperrt werden.

Erdschlussschutz

Eingebauter Typ B RCD

Vor Beginn eines jeden Ladezyklus werden eine Kalibrierung und ein Selbsttest durchgeführt. RCD kann automatisch zurückgesetzt werden, indem die Verbindung vom Ladestecker getrennt wird.

Integrierter Energiezähler

MID-Klasse B zertifiziert (EN.50470); Display mit Anzeige der Gesamtenergie (kWh)

Diebstahlschutz

Die Frontabdeckung der Zaptec Pro lässt sich nur mit einem Spezialwerkzeug öffnen. Das Ladekabel kann dauerhaft an der Ladestation verriegelt werden.

Lastausgleich

Zusammen mit anderen Zaptec Pro Ladestationen wird die verfügbare Leistung in der Installation automatisch zwischen den Geräten und Phasen verteilt.

Phasenausgleich

Die Ladestation wählt dynamisch eine beliebige einphasige oder dreiphasige Phase in einem System mit anderen Zaptec Pro Ladestationen, abhängig von der verfügbaren Leistung.

Kommunikationsschnittstelleund Cloud-Verbindung / Netz

4G LTE-M; WLAN 2,4 GHz, IEEE 802,11 b/g/n (Kanäle 1-11); Powerline (PLC) – HomePlug Green PHY®, 10 Mbit/s

Identifikation und Konfiguration

Bluetooth 5.1 (BR/EDR/BLE); RFID/NFC-Reader – ISO/IEC 14443 A (Type A, 13.56 MHz) ISO/IEC 15693 (Mifare classic, 13.56 MHz); PLC für zukünftige Dienstleistungen der

Unterstützung von ISO15118 (eingebauter PLCfür zukünftige Kommunikation mit dem Fahrzeug (z.B. Plug and Charge); RGBW-LED-Kreis für Gerätestatus

Normen und Zulassungen

CE-Konformität gemäß der Funkanlagenrichtlinie 2014/53/EU, der RoHS-Richtlinie 2011/65/EU sowie den Normen IEC 61851-1 (TÜV SÜD) und IEC 61851-21-2. Zusätzlich erfüllt das Produkt die Vorgaben der PTB-A 50.7 und des PTB-Regelermittlungsausschusses Dokument 6-A.

Schutzgrad

IP54, für den Innen- und Außenbereich; IK10 Schlagschutz; UL94 5VB Brennbarkeitsklasse; UV-beständig

Elektrischer Schutz

Schutzklasse I; Überspannung Kategorie III (4 kV)

Integrationsleistungen

Integrationsmöglichkeiten von Drittanbietern (API, Webhooks); OCPP 1.6J Cloud-to-Cloud; Nachrichtenabonnement
