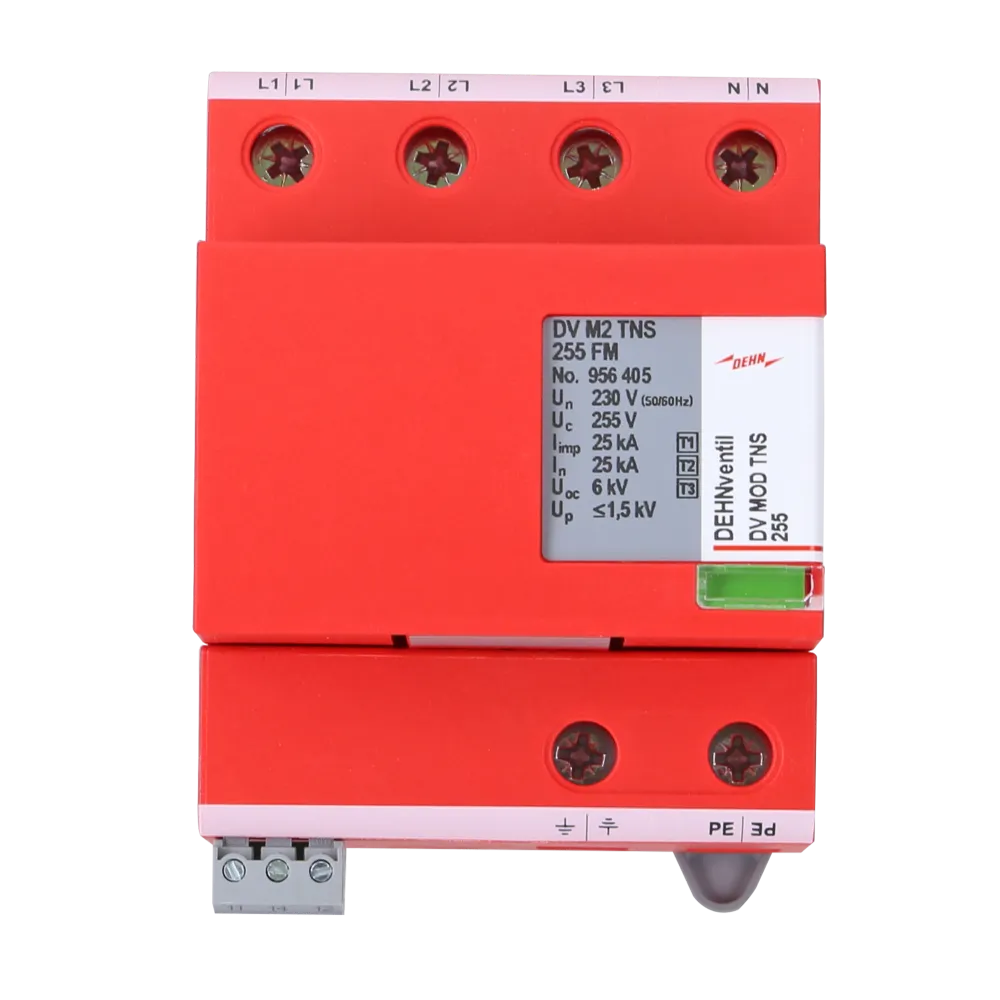

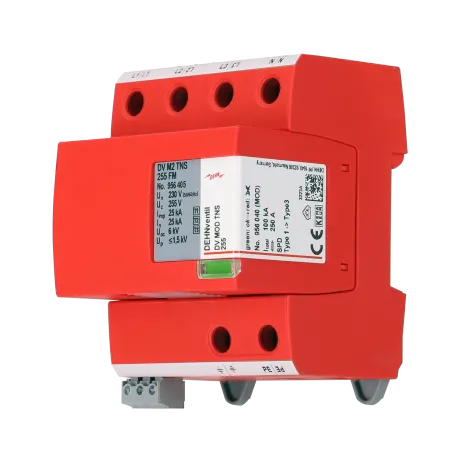

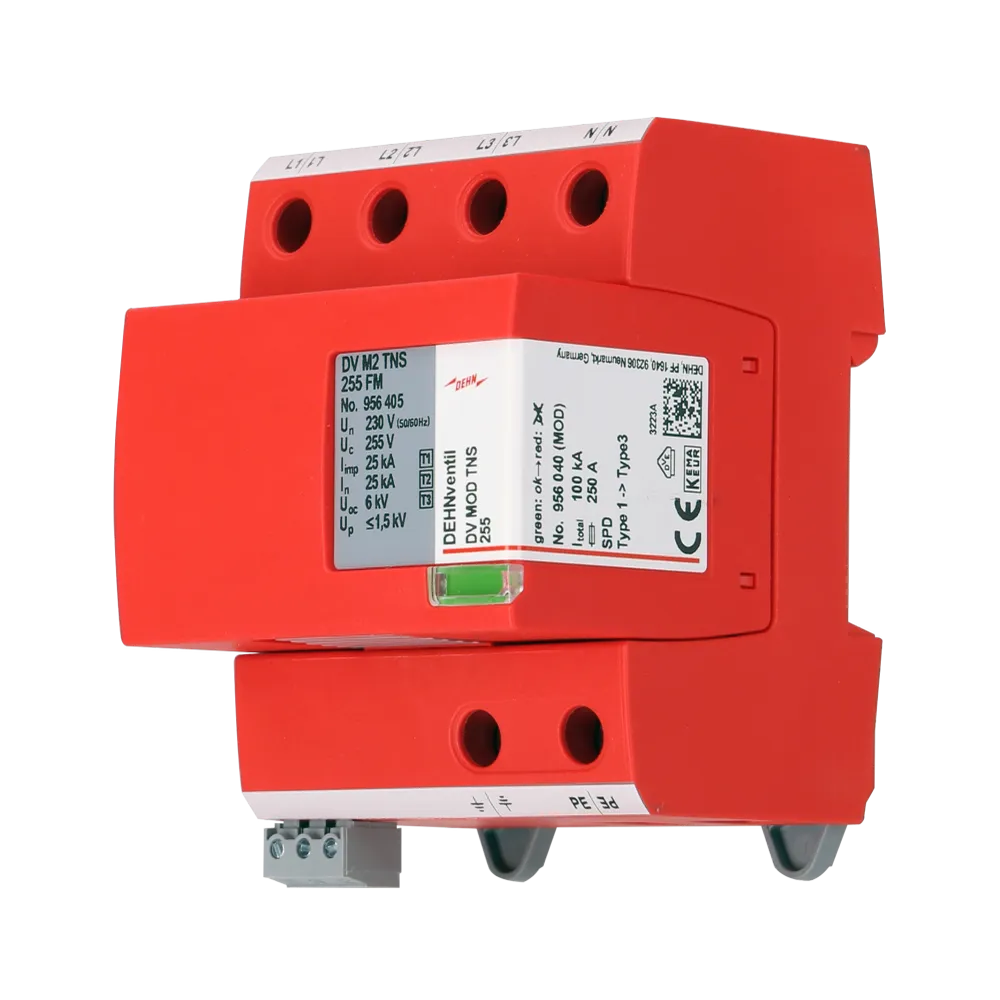

DEHNventil M2 TNS FM Kombi-Ableiter Typ1+2+3 956405
Bestellnummer 11086500
DEHNventil modular Typ 1 + 2 + 3 DV M2 255 FM
Blitzstrom- und Überspannungsableiter für Bahnstromversorgungssysteme, Einsatz bei 16,7Hz, Modul gesteckt mit optischer Defektanzeige, Ableitfähigkeit 25kA (10/350µs), höchste Dauerspannung 255V AC, max. Vorsicherung 250A, Ansprechzeit <100ns, RAC-Funkenstreckenbasis, RADAX-Flow-Folgestrombegrenzung, Nichtauslösen einer 32A gG Sicherung bis 50kA, Montage auf Hutschiene 35mm, mit Schraubanschlüssen für Leiter 10-25mm² massiv, 10-35mm² flexibel, Betriebstemperatur -40° bis +80°C, Breite 144mm, 8 TE, VDE
für TN-S Netze nach EN/IEC 61643-11, mit potentialfreiem Fernmeldekontakt
Alphabetisch
DEHNventil M2 TNS FM Kombi-Ableiter Typ1+2+3 956405
Beschreibung
Blitzstrom- und Überspannungsableiter für Bahnstromversorgungssysteme, Einsatz bei 16,7Hz, Modul gesteckt mit optischer Defektanzeige, Ableitfähigkeit 25kA (10/350µs), höchste Dauerspannung 255V AC, max. Vorsicherung 250A, Ansprechzeit <100ns, RAC-Funkenstreckenbasis, RADAX-Flow-Folgestrombegrenzung, Nichtauslösen einer 32A gG Sicherung bis 50kA, Montage auf Hutschiene 35mm, mit Schraubanschlüssen für Leiter 10-25mm² massiv, 10-35mm² flexibel, Betriebstemperatur -40° bis +80°C, Breite 144mm, 8 TE, VDE
für TN-S Netze nach EN/IEC 61643-11, mit potentialfreiem Fernmeldekontakt
für TN-S Netze nach EN/IEC 61643-11, mit potentialfreiem Fernmeldekontakt
Artikelnummer des Herstellers
956405
Produktbezeichnung des Herstellers
DV M2 TNS 255 FM
Nettogewicht (optional)
0.52387
Montageart
Hutschiene TH35
Schutzart (IP)
IP20
Polzahl
4
Vorgänger (optional)
900374
Baugröße
4 TE
Netzform DC
Nein
Netzform IT
Nein
Netzform TN
Nein
Netzform TN-C
Nein
Netzform TN-C-S
Nein
Netzform TN-S
Nein
Netzform TT
Nein
Netzform sonstige
Nein
Blitzstoßstrom (10/350 µs)
100 kA
Max. Dauerspannung AC
255 V
Nennspannung AC
230 V
Spezifische Energie (W/R)
2.500 kJ/Ohm
Fernsignalisierung
Nein
Signalisierung am Gerät
optisch
Prüfklasse
Typ 1 und 2 und 3
Integrierte Vorsicherung
Nein
Energetisch koordinierte Schutzwirkung zum Endgerät
Nein
Spannungsschaltende Funkenstreckentechnologie
Nein
Überstromgeschützter Spannungsabgriff
Nein
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)
25 mm²
Schutzpegel N-PE
1,5 kV
Folgestromlöschfähigkeit
50 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
250 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
100 A
Schutzpegel L-PE
1,5 kV
Internationale Artikelnummer
4013364510562
Name des Herstellers
DEHN SE
EAN/GTIN
4013364510562
